Поговорим о внешней видеокарте
Теперь обо всем подробнее
Производителей внешних видеокарт не так уж и много. Можно сказать, что рынок поделен между компанией «ATI Technologies» из Канады и компанией «Nvidia» из Калифорнии. Однако канадская компания сейчас принадлежит тоже американцам. Ее выкупил производитель процессоров «Advanced MIcro Devices» или AMD еще в 2006 году.

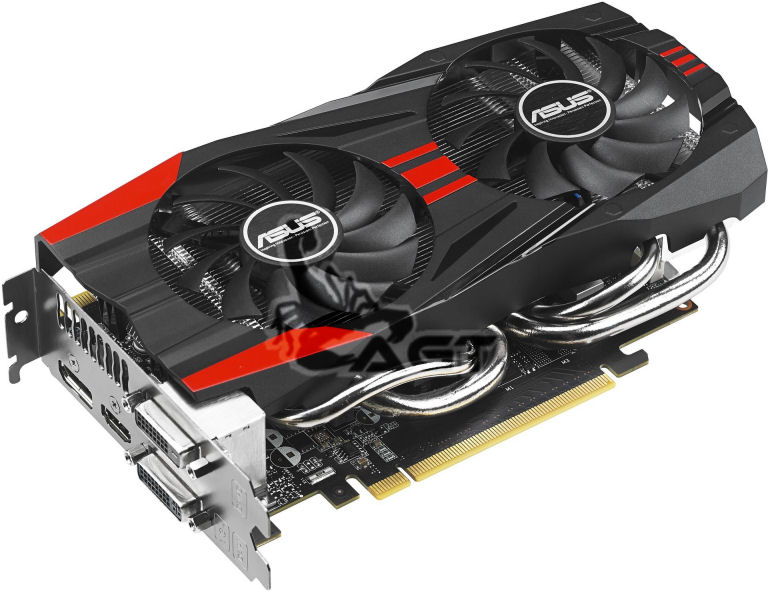

Внизу на снимке видно, что собой представляет внешняя видеокарта.
Обозначения на картинке говорят о следующем:
1- радиатор и вентилятор для охлаждения GPU;
2- PCI-Express разъем, именно сюда вставляют материнскую плату;
3-4 – два видео разъема. Это VGA и DVI.
Что такое GPU?
Это устройство, обрабатывающее графику. По-английски это выглядит так: graphics processing unit. А по сути, это и есть графические ядро видеокарты или ее процессор.
Ядром здесь называют микросхему. Как, впрочем, и ядро центрального процессора. Но у каждого ядра своя задача, над которой он и работает. Поскольку видеокарта ответственна за показ на мониторе графических изображений, текстов и трехмерных изображений, например, в играх, то этого мы от нее и ждем.
Конструкция видеокарты похожа на конструкцию центрального процессора. Здесь есть вентилятор, не позволяющий температуре подняться выше определенного уровня, есть устройство для отвода горячего воздуха, это кулер.
В основе такая же пластина из текстолита, на которой особо тщательно закреплен чип. На рисунке основа видеокарты это пластина красного цвета. Собирается видеокарта в заводских условиях и метод сборки называют BGA.
Подключают внешнюю видеокарту через специальный слот к материнской плате. Этот слот или разъем может оказаться неподходящим из-за того, что для разных поколений видеокарт он заново пересматривался и модифицировался.
Хотя это касается не только этого разъема, но и всех деталей компьютера, которые со временем меняют свои формы и пропорции. Изменения видны, и определить их просто. Нет необходимости в сложных вычислениях.
Эволюция разъемов для видеокарты выглядит следующим образом:
- сначала это был разъем ISA,
- потом PCI,
- насколько версий разъемов AGP,
- сейчас это PCI-Express.
Однако у последнего разъема есть тоже несколько версий, которые мало похожи друг на друга и часто просто не совместимы.
Но установка видеокарты это еще не все. Ее нужно подключить к монитору и происходит это с помощью разъемов или выходов на карте. И тут важно знать, какой стандарт поддерживает монитор. От этого будет зависеть выбор разъема.

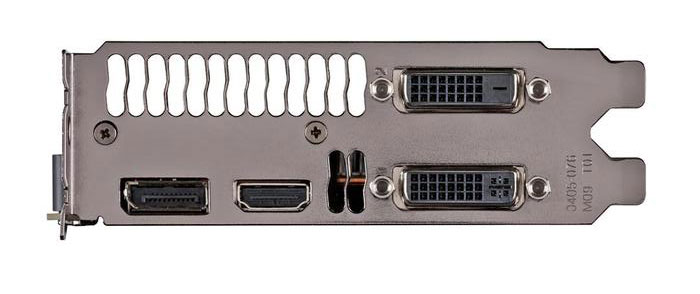

На картинке есть три разъема и первый это VGA. Сигнал передается в аналоговом виде. Под цифрой два разъем стандарта DVI, который передает информацию в цифровом виде и никак ее не преобразует. Третий разъем поддерживает стандарт HDMI. Изображение передается по кабелю, так же как и звук.
В общем, нет ничего сложного. Какой разъем или выход имеется на компьютере, в такой и подключаем монитор. Потом определяем, работает или не работает.
Если собираем компьютер своими руками, тогда на будущее можно взять и разъемы разных видов. Конечно, существуют переходники, которые тоже пригодятся.
Важно учитывать и еще один нюанс. Современным видеокартам необходимо обеспечить питание дополнительно. Конечно, здесь задействуется основной блок, которым питается компьютер.
Видеокарта таких стандартов как PCI, AGP и PCI-Express, вставляется в разъем и соединяется с материнской платой, соответственно оттуда и получает питание. Необходимая мощность современного стандарта это PCI-Express версии 1.1 - 76 Вт. А вот для стандарта AGP нужно всего 42 Вт.
Для современного пользователя это может оказаться крайне мало, и потому возникла необходимость в создании дополнительного питания. Так появился новый разъем.
Эти разъемы можно увидеть на картинке ниже.
На следующем изображении переходник, который соединяет блок питания и дополнительный разъем, чтобы усилить питание для карты.
Переходники требуются только в том случае, если у вас компьютер не современный. Вообще переходники идут в комплекте ускорителей графических изображений. В современных компьютерах все разъемы уже предусмотрены. Однако не стоит сильно обольщаться. Блок питания для такого компьютера нужно выбрать с тем учетом, чтобы энергии он мог потреблять до 200 Ватт. Этим обычно отличаются изделия компании AMD.
К сожалению, не каждый корпус компьютера имеет такое количество пространства, которое позволило бы установить современную видеокарту. Некоторые модели из них длиной могут быть тридцать сантиметров.
В каком случае пригодятся графические ускорители? Конечно, больше всего они необходимы, если пользователь занимается трехмерной графикой или часто играет в игры. В этом случае материнская плата должна быть «Pci-Express x16», чтобы была возможность использования нескольких видеокарт. Карты должны быть одной модели. Все плюсы сразу будут заметны, и в первую очередь это будет заметно на производительности.
Много видеокарт это хорошо
Не нужно пугаться того, что видеокарт будет насколько. Работать они будут слаженно, как будто это одна карта. Для этого компанией «Nvidia» разработан метод Scalable Link Interface, в переводе это значит, масштабирование интерфейса связи. По-другому его обозначают как «SLI». Конкурентная компания так же разработала похожую технологию. Она получила название«AMD CrossFire».
Далее, разные виды видеокарт. Речь будет идти о встроенных видеокартах, которые находятся непосредственно в материнской плате, то есть, интегрированы в основу центрального процессора.
Онбордная видеокарта
На первый взгляд все кажется сложно. Но это не так. Онбордной называют видеокарту встроенную или интегрированную в чип. Чипом здесь называется материнская плата, состоящая из микросхем. Вот часть этих микросхем и является встроенной видеокартой. Располагается она обычно внутри «северного моста» или части микросхемы.
Если все равно, кажется, сложно понять, то разберем все подробнее в другой статье. Ну, а сейчас еще немного о встроенной видеокарте. Изображение ниже показывает, как в материнскую плату интегрируют видеокарту.
Под первой цифрой обозначен тот самый «северный мост». Это микросхема, размер ее большой и закрыта она крышкой. Там же находится и встроенная видеокарта. На крышке могут встречаться разные надписи и зависят они обычно от производителя. Под крупными буквами пишется обозначение модели и серийный номер.
Нередко в новейших моделях компьютеров можно заметить, что чип и микросхему закрывает радиатор. Это необходимо для того, чтобы тепло рассеивалось. Это полезно, но вот маркировку часто не видно, что доставляет небольшое неудобство.
Двойкой на снимке обозначен процессорный сокет. Его можно узнать по большому количеству дырочек.
Цифрой три показаны разъемы для специальных модулей, или оперативной памяти. Этих разъемов два.
